Блог майстерні

Помилка BIOS is updating LED firmware

Проблема: Комп'ютер не стартує в систему або Bios, видає повідомлення "BIOS is updating LED firmware. Do not shut down or reset the system to prevent system bootup failure". Через деякий час перезавантажується і так по колу.

Ця проблема може виникати як через програмну так і апаратну проблему материнської плати стаціонарного комп'ютера, особливо часто це стається після оновлення біос.

Якщо ви оновили біос і з'явилось це повідомлення (BIOS is updating LED firmware. Do not shut down or reset the system to prevent system bootup failure), то в першу чергу потрібно почекати до кінця оновлення, можливо, навіть 20-40хв. Скинути біос примусово за допомогою перемички на платі або закороченням батарейки Bios. Якщо прості методи не діють, тоді такий ремонт пк можемо провести у нас в сервісі.

Насамперед потрібно перепрошити мікросхему біос на програматорі та перевірити чи проблема не зникла, пошкодження може бути саме в прошивці. Якщо після прошивки на програматорі повідомлення (симптом) не зникає, то проблема глибже: пошкоджено контроллер LED підсвітки. В такому випадку ми фізично відключаємо його на платі. Після цього комп'ютер почне запускатись в шатному режимі.

Ремонт Mibro A2 (XPAW015)

Проблема: Смарт-годинник Mibro A2 перестав заряджатись, але працює на залишковому заряді.

Характеристики Mibro A2 (XPAW015):

• Екран: 1.39", роздільна здатність: 360x360
• Ємність акумулятра: 350mAh
• Версія Bluetooth: 5.3
• Мобільний застосунок: Mibro Fit

Для того, щоб отримати доступ до плати потрібно відклеїти екран від корпусу (розбирається через дисплей). Конструкція складна і завжди є певний ризик пошкодження екрану. Відповідно, це самий складний момент в ремонті клеєних (нерозбірних) годинників.

Смарт-годинник був розібраний без пошкоджень, протестований. Причина поломки: вийшовший з ладу контролер заряду батареї. Швидко був замінений і гаджет почав зразу ж пропускати струм. Заклеїли екран на місце резиновим клеєм, віддали клієнту. Ремонт Mibro A2 (XPAW015) завершено успішно.

Ремонт автомагнітоли Y6 NXOS-OG10 (NXOS-OG2) MTP48e

Проблема: Автомагнітола Y6 NXOS-OG10 MTP48e після оновлення пропало зображення (чорний екран) + Fastboot Mode .

Характеристики Y6 NXOS-OG10 (Y6_NXOS-OG2) MTP48e:

• Процесор (CPU): Mediatek MT6580A
• Екран: 7"-10", роздільна здатність: 1024x600 / 1280*720
• Пам'ять ROM: 2 ГБ
• Пам'ять RAM: 32 ГБ
• Система: Android 8+

Екран перестає показувати (в більшості випадків) через пошкоджені драйвери, які містяться в ядрі системи Андроїд.

Плати цих магнітол бувають різних типів, тому подібні прошивки від аналогічних магнітол далеко не завжди сумісні. Перед будь-якими маніпуляціями потрібно мати повний дамп EMMC. Отримати його теж проблематично на NXOS-OG10. Краще не експерементувати в домашніх умовах.

Був скачаний повний дамп флешки, за допомогою якого була створена чиста прошивка з новим виправленим ядром, яке містить всі драйвери для запуску екрану. Після прошивки модифікованої версії Android автомагнітола Y6 NXOS-OG10 (Y6_NXOS-OG2) MTP48e стартанула з зображенням. Також вона перестала входити в режим Fastboot Mode.

Ремонт Y6 NXOS-OG10 (Y6_NXOS-OG2) MTP48e завершено успішно. У кого подібні проблеми - звертайтесь, допоможемо.

Ремонт відеореєстратора V536 С10

Проблема: Відеореєстратор-дзеркало V536 С10 не вмикається.

Маловідомий, але якісно виконаний відеореєстратор-дзеркало V536 С10 не вмикається при подачі живлення, акумулятор також не заряджається.

Був розібраний, фізичних пошкоджень виявлено не було. Завдяки маркировці на платі було знайдено і використано Dump від аналогічної плати, яка колись була у нас в ремонті. Була випаяна флеш-пам'ять пристрою та прошита на програматорі. Після встановлення мікросхеми пам'яті на місце відеореєстратор "проснувся" і почав коректно працювати. Також почав заряджатись акумулятор.

Ремонт відеореєстратора з програмним забезпеченням V536_C10_1_12341_202110181505_EN_GPS пройшов успішно. В кого подібна плата або відеореєстратор (візуально) - можете звертатись до нас.

Ремонт автомагнітоли Сyclone MP-7049

Проблема: Автомагнітола Сyclone MP-7049 перезавантажується кожні декілька хвилин. Не працюють USB роз'єми, радіо

Характеристики Сyclone MP-7049:

• Процесор (CPU): Allvinner T3L, 4 ядра 1,2Ггц
• Екран: 7", роздільна здатність: 800 на 480 або 1024x600
• Пам'ять ROM: 1 ГБ
• Пам'ять RAM: 16 ГБ
• Система: Android 7+

В першу чергу магнітола була прошита оригінальною версією програмного забезпечення, щоб виключити можливі програмні проблеми. Після прошивки деякі недоліки були усунуті (радіо), але основна проблема хаотичного перезапуску не зникла.

При детальному огляді основної плати Сyclone MP-7049 було виявлено мікротріщини в пайці доріжок. Після пропайки всіх доріжок материнської плати автомагнітола перестала перезаванажуватись. Також запрацювали адекватно всі інші функції + USB почали вилдавати стабільно 5V.

Ремонт Сyclone MP-7049 завершено успішно. У кого подібні апаратні або програмні проблеми - звертайтесь!

Ремонт Junsun CM84

Проблема: Відеореєстратор Junsun CM84 не вмикається або висить на логотипі. Постійно перезавантажується

Характеристики Junsun CM84:

• Процесор (CPU): MediaTek 4-х ядерний, 1,3Ггц
• Екран: 7", роздільна здатність: 1155 на 480
• Пам'ять ROM: 1 ГБ
• Пам'ять RAM: 16 ГБ
• Система: Android 5
• Аккумулятор : Li-Po 5000 мАч

В процесі тестування було виявлено одночасно декілька проблем. Акумулятор, який вийшов з ладу; роз'єм живлення, який працював нестабільно (погано пропускав струм); пошкоджена система Android. Була замінена батарея, роз'єм живлення та відеореєстратор Junsun CM84 був прошитий за допомогою комп'ютера новою версією системи.

Після ремонту відеореєстратор почав працювати стабільно. У кого подібні проблеми - зверайтесь. Ремонт Junsun CM84 був успішно завершений.

Ремонт Pioner SPH-DA160DB

Проблема: Автомагнітола Pioner SPH-DA160DB видає тільки білий екран, не старує

Характеристики Pioner SPH-DA160DB:

• Дисплей: 6.8"
• Система: Android Auto та USB Mirroring (Android)
• Spotify: Через Android Auto або Apple CarPlay
• Підтримка iPhone/iPod, Android: Так
• Технології: Bluetooth, цифрове радіо Tick Mark, підсилювач MOSFET 50 Вт x 4

Власник магнітоли купив вже її в такому стані з розрахунком на ремонт, відповідно що стало причиною такого симптому ніхто не знає.

Після розбору авомагнітоли не було виявлено ніяких фізичних пошкоджень екрану чи взагалі інших візуальних недоліків.

Дана магнітола має тільки можливість оновлення, тобто прошити її, коли вона стала "цеглиною" простим способом неможливо. Було вирішено випаяти мікросхему пам'яті та протестувати її на програматорі. Флеш-пам'ять повністю робоча. Так як ми маємо повний дамп для цієї моделі, тому, звісно, ми стерли всю флешку і записали наш образ.

Запаяли флеш на місце і магнітола запустила систему. Так як дамп у нас є від старішої версії системи, ми додаково, вже в штатному режимі, оновили систему до максимально можливої. Ремонт автомагнітоли Pioner SPH-DA160DB пройшов успішно.

Ремонт Watch Google Pixel 2

Проблема: Годинник Google Pixel 2 після оновлення заходить тільки в fastboot.

Характеристики Watch Google Pixel 2 :

• Процесор: Snapdragon W5 Gen 1
• Акумулятор: 306 mAh
• Дисплей: Кольоровий, 1.2”, 384х384 px AMOLED
• Вологозахист: 5 ATM
• Технології: NFC, GPS, WiFi, Galileo, Glonass, Bluetooth

Зрозуміло, що під час оновлення сталась помилка і система була пошкоджена. Для того, щоб відновити цей годинник потрібно прошити його за допомогою оригінального кабеля через fastboot або recovery. При виборі з пунктів меню в рекавері не заходить: перезавантажується і знов заходить в фастбут. Очевидно, що Recovery так як і система Wear OS теж пошкоджено.

Для того, щоб прошити цей годинник через Fastboot потрібно розблоковувати Bootloader. Без цієї процедури всі команди вертаються від годинника з помилками. Але для того, щоб розблокувати Bootloader Google Pixel 2 Watch, потрібно заздалегідь дати дозвіл в системі на заводське OEM блокування. Так як система не завантажується, то і, відповідно, неможливо вибрати цю опцію, а це означає, що розблокувати бутлоадер неможливо.

Виходить замкнуте коло і постає питання до розробників таких девайсів. Для чого потрібно таке робити? Працездатнісь годинника можливо було без проблем би відновити, маючи певні навички роботи з fastboot, але зробити на даний час цього неможливо. На даний момент годинник залишається неробочим.

Порада тим, хто має ці годинники (watch Google Pixel 1,2,3...) - завжди перед оновлення або просто знаходьте в системі пункт заводське OEM блокування і давайте на нього дозвіл, щоб уникнути майбутніх проблем.

Ремонт автомагнітоли Hizpo 4s7001 (QF001, ROCO K706)

Проблема: Автомагнітола hizpo 4s7001 (QF001, ROCO K706) висить на логотипі

Характеристики Hizpo 4s7001 :

• Процесор (CPU): UIS7862
• Blutooth: Realtek 8761BTV, Bluetooth 5.0
• Пам'ять ROM: 32/64/128Gb
• Пам'ять RAM: LPDDR4 4/6/8GB
• Размір дисплея: 7"/9"/10.1"/11.5"/13.1"
• Система: Android 10+
• Підсилювач : TDA7851

Автомагнітола не реагує на стандартне оновлення, також не реагує на примусовий запуск пошивки через testpoint. Для цієї версії магніоли існує ще один метод прошивки за допомогою комп'ютера, але для цього потрібно спаяти певний кабель, щоб запустити примусово прошивку через процесор.

Після виготовлення кабеля комп'ютер бачить UIS7862 в системі і за допомогою програми плату QF001 можна відновити, щоб Android хоч якось стартанув, а потім прошити оновлення. Також може не працювати екран після таких маніпуляцій, потібно підберати драйвери.

В даному випадку з драйверами на екран все пройшло без проблем, підбирати було непотрібно, магнітола Hizpo 4s7001 (ROCO K706) після прошивки запустила робочий стіл і після стандартного оновлення почала адекватно працювати. Ремонт QF001 успішно завершено.

Існує багато аналогів цієї магнітоли, не прошивайте систему без потреби!

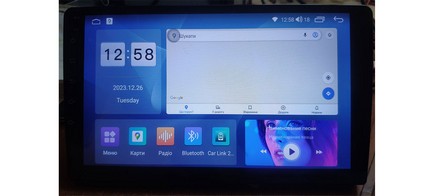

Ремонт L6315 L836_7708 Unisoc UIS7862

Проблема: Автомагнітола L6315 L836_7708 працює, але кожні декілька хвилин перезавантажується

Характеристики L6315 L836_7708 :

• Процесор (CPU): UMS512 (UIS7862)
• Blutooth: Realtek 8761BTV, Bluetooth 5.0
• Пам'ять ROM: 32/64/128Gb
• Пам'ять RAM: LPDDR4 2/3/4/6/8GB
• Система: Android 10+
• Підсилювач : TDA7838

Спочатку більше здавалось на апаратну проблему, так як магнітола сильно нагрівалась. Замінили термонакладки і термопасту на мікросхемах. Але краще не стало. Протестували плату - ніяких відхилень не виявлено. Більше того, в режимі рекавері магніола не перезавантажувалась.

Було вирішено прошити магнітолу на іншу версію Android. З новими версіями програмного забезпечення потрібно обов'язково прошивати і мікропроцесор MCU. Спрочатку оновили на магнітолі L6315 L836_7708 Unisoc UIS7862 UMS512 програму мікроконтролера, а потім встановили новішу версію системи.

Після повного оновлення магнітола перестала перезавантажуватись, почала працювати в штатному режимі. Ремонт автомагнітоли L6315 L836_7708 завершився успішно.

Існує дуже багато різновидів цієї версії магнітоли з процесором UIS7862. Не прошивайте самі, якщо не маєте досвіду - можна отримати цеглину!!!
